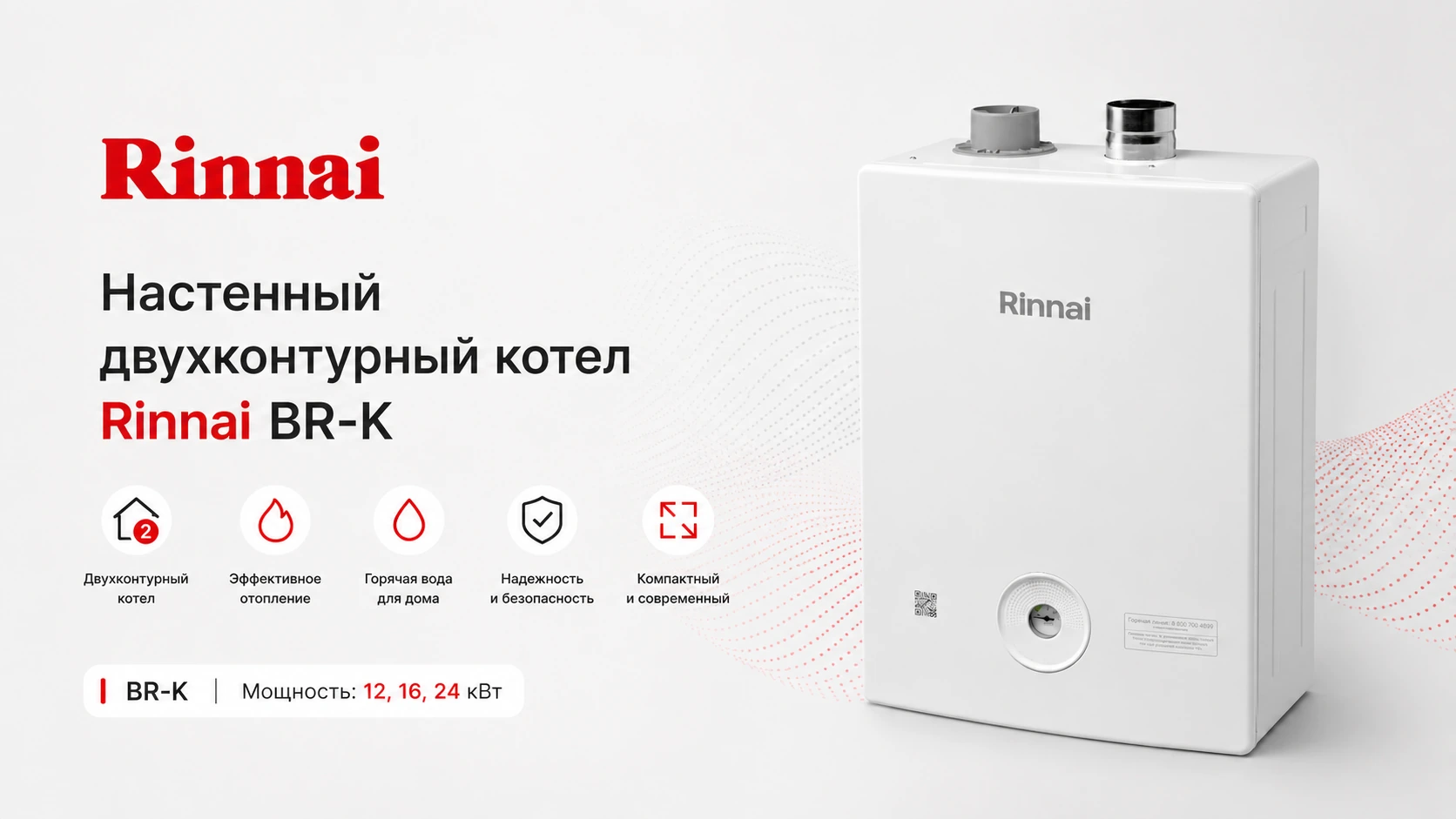

Газовый котел Rinnai BR-K
Газовый котел Rinnai BR-K
Газовые настенные двухконтурные котлы Rinnai BR-K с закрытой камерой сгорания и встроенным проточным теплообменником ГВС.
Rinnai BR-K предназначен для одновременного обеспечения отопления и горячего водоснабжения и разработан как надёжное и экономичное решение для бытового применения в российских условиях эксплуатации.
- Стабильная работа при пониженном давлении газа
- Экономичное потребление топлива без применения конденсационной технологии
- Турбоциклонная горелка Rinnai из хромоникелевой стали
- КПД до 92 % в режиме отопления
- Проточное приготовление горячей воды
- Закрытая камера сгорания с принудительным дымоудалением
- Коаксиальный дымоход корейского типа (отвод Ø75 мм / подвод Ø100 мм)
- Компактные габариты и простота монтажа
Выносной пульт управления с возможностью размещения до 40 м от котла
Rinnai BR-K — настенный двухконтурный газовый котёл с закрытой камерой сгорания для отопления и горячего водоснабжения. Модельный ряд BR-K12, BR-K16 и BR-K24 покрывает тепловую мощность от 11,6 до 23,3 кВт по отоплению. Раздельные теплообменники: первичный из меди, вторичный пластинчатый из нержавеющей стали готовит горячую воду в проточном режиме. Турбоциклонная горелка из хромоникелевой стали работает с вертикальной модуляцией пламени в диапазоне 40–100 %. Котёл рассчитан на природный газ (LNG) и сжиженный (LPG), КПД при частичной нагрузке достигает 92 %.
В корпус 600 × 440 × 250 мм встроены циркуляционный насос с напором 7 м, закрытый расширительный бак на 5–8,5 л, предохранительный клапан 3 бар и автоматический воздухоотводчик. Воздух подаётся принудительно, продукты сгорания отводятся через коаксиальный дымоход корейского типа: отвод Ø75 мм, подвод Ø100 мм, что снимает потребность в традиционном дымоходе. Питание 220 В / 50 Гц, проводной пульт задаёт температуру теплоносителя 40–85 °C и помещения 5–40 °C. Котёл подходит для отопления и ГВС квартир и частных домов; минимальное давление в контуре отопления — 0 бар, что допускает открытые системы.
- Первичный теплообменник из меди с высоким коэффициентом теплопередачи.
- Вторичный пластинчатый теплообменник ГВС из нержавеющей стали — стабильный и быстрый нагрев горячей воды.
- КПД отопления до 92 % при эффективном использовании тепловой энергии топлива.
- Закрытый расширительный бак — стабильная работа системы отопления.
- Минимальный расход воды ГВС — от 2,3 л/мин.
- Турбоциклонная горелка из хромоникелевой стали.
- Вертикальная модуляция пламени — изменение высоты факела в зависимости от тепловой нагрузки.
- Горизонтальная модуляция отсутствует.
- Диапазон регулирования мощности котла от 40 до 100 %.
- Пропорциональное электронное управление процессом горения.
- Стабильное и полное сгорание газа во всём диапазоне мощности.
- Закрытая камера сгорания с принудительной подачей воздуха и отводом продуктов сгорания.
- Встроенный циркуляционный насос, напор до 7 м.
- Автоматический воздухоотводчик.
- Предохранительный клапан 3 бар.
- Система защиты от перегрева и избыточного давления.
- Постоянно действующая защита от замерзания.
- Принудительное дымоудаление по схеме FF.
- Коаксиальный дымоход: отвод Ø75 мм / подвод Ø100 мм.
- Электронный розжиг и полное электронное управление.
- Защита электроники от перепадов напряжения.
- Электропитание: 220 В / 50 Гц.
- Унифицированные габариты: 600 × 440 × 250 мм (В × Ш × Г).
- Компактный настенный корпус подходит для установки в кухнях, в подсобных помещениях, в жилых зонах при соблюдении норм вентиляции.
- Оптимизированная система горения.
- Экономичный расход газа в режимах отопления и ГВС.
- Упрощённая система модуляции пламени — в отличие от серий BR-SE / BR-RE, котлы BR-K используют только вертикальную модуляцию пламени с диапазоном мощности 40–100 %, что обеспечивает простоту конструкции и надёжную работу в базовых системах отопления.
- Простая и надёжная конструкция без сложной электроники.
- Пропорциональный контроль температуры отопления и ГВС.
- Автоматическое поддержание заданных параметров.
- Надёжная работа при длительных нагрузках.
- Возможность работы на природном (LNG) и сжиженном (LPG) газе.
- Полное сгорание газо-воздушной смеси.
- Низкие выбросы CO и NO₂.
- Отсутствие образования сажи.
- Заводская настройка и опрессовка каждого котла.
- Проверенная временем серия «K».
- Гарантия 3 года.
- Расчётный срок службы — 10 лет.
Котлы Rinnai BR-K оснащены проводным пультом дистанционного управления, выполняющим функции комнатного термостата и основного органа управления котлом.
- Проводной пульт управления с цифровым дисплеем.
- Выполняет функции комнатного термостата и основного органа управления котлом.
- Регулирование отопления по температуре теплоносителя 40–85 °C.
- Регулирование отопления по температуре помещения 5–40 °C.
- Управление ГВС: ступенчатая настройка температуры горячей воды.
- Автоматическое переключение приоритета между отоплением и ГВС.
- Режим «Отсутствие».
- Режим программирования.
- Отображение рабочих параметров и кодов ошибок.
- Проводной пульт управления с цифровым дисплеем.
- Выполняет функции комнатного термостата и основного органа управления котлом.
- Режим «Отсутствие».
- Режим программирования.
- Отображение рабочих параметров и кодов ошибок.
- Регулирование отопления по температуре теплоносителя 40–85 °C.
- Регулирование отопления по температуре помещения 5–40 °C.
- Управление ГВС: ступенчатая настройка температуры горячей воды.
- Автоматическое переключение приоритета между отоплением и ГВС.
| Параметр | Ед. изм. | BR-K12 | BR-K16 | BR-K24 |
|---|---|---|---|---|
| Артикул | ||||
| Мощность и эффективность | ||||
| Тепловая мощность (отопление), макс./мин. | кВт | 2,1 / 11,6 | 2,6 / 15,1 | 4,0 / 23,3 |
| КПД при номинальной нагрузке | % | 88,8 | 88,8 | 90 |
| КПД при частичной нагрузке | % | 92,6 | 92,3 | 96,9 |
| КПД ГВС | % | 89,1 | 89,1 | 91,1 |
| Диапазон модуляции мощности | % | 25–100 | ||
| Отопление | ||||
| Мин. рабочее давление отопительного контура | бар | 0 (подходит для открытых систем) | ||
| Макс. рабочее давление отопительного контура | бар | 3 | ||
| Напор циркуляционного насоса | м | 7 | ||
| Объем расширительного бака | литр | 5 | 5 | 8,5 |
| Интервал настройки температуры теплоносителя | °C | 40 – 85 | ||
| Интервал настройки комнатной температуры | °C | 5 – 40 | ||
| Диаметр подключения системы отопления | дюймы | 3/4" | ||
| ГВС | ||||
| Интервал настройки температуры ГВС | °C | Низкая / Средняя / Высокая (до 60°C) | ||
| Минимальный проток | л/мин | 2,3 | ||
| Макс. давление воды (ГВС) | бар | 7 | ||
| Производительность ГВС при Δt=25°C | л/мин | 10 | 10 | 14 |
| Производительность ГВС при Δt=40°C | л/мин | 6,2 | 6,2 | 8,8 |
| Диаметр подключения воды/ГВС | дюймы | 1/2" | ||
| Газ и расход | ||||
| Тип газа | Природный LNG или сжиженный LPG газ | |||
| Макс. расход природного газа (отопление) | м³/ч | 1,1 | 1,5 | 2,3 |
| Макс. расход природного газа (ГВС) | м³/ч | 1,7 | 1,7 | 2,4 |
| Макс. расход сжиженного газа (отопление) | кг/ч | 1 | 1,3 | 2 |
| Макс. расход сжиженного газа (ГВС) | кг/ч | 1,5 | 1,5 | 2,1 |
| Диаметр подключения контура подачи газа | дюймы | 1/2" | ||
| Мин. давление газа | мбар | 3 | ||
| Дымоход | ||||
| Тип дымохода | Раздельный коаксиальный (корейский тип) | |||
| Камера сгорания | закрытая | |||
| Класс NOx | 6 | |||
| Макс. длина дымохода | м | < 2 | ||
| Диаметр дымовой трубы | мм | Ø 75 / Ø 100 | ||
| Тип установки | Настенный | |||
| Тип дымоудаления | FF (принудительное) | |||
| Электропитание | ||||
| Напряжение | В | 220 | ||
| Частота | Гц | 50 | ||
| Потребительская мощность | Вт | 110 / 120 (LNG / LPG) | 110 / 120 (LNG / LPG) | 115 / 125 (LNG / LPG) |
| Класс электробезопасности | I (с заземлением) | |||
| Безопасность и оснащение | ||||
| Встроенный автоматический воздухоотводчик | ✓ | |||
| Встроенный предохранительный клапан | ✓ | |||
| Встроенный трехходовой клапан | ✓ | |||
| Метод контроля температуры | Пропорциональный электронный контроль | |||
| Защита от огня | ✓ | |||
| Защита от перегрева | ✓ | |||
| Защита от замерзания | ✓ | |||
| Защита от избыточного давления | ✓ | |||
| Материал теплообменника отопления | медь | |||
| Материал теплообменника ГВС | нержавеющая сталь | |||
| Тип теплообменников | раздельные | |||
| Комплектация | Проводной пульт управления, винты | |||
| Габариты и масса | ||||
| Габаритные размеры котла (ВхШхГ) | мм | 600 × 440 × 250 | ||
| Габаритные размеры пульта (ВхШхГ) | мм | 120 × 120 × 18 | ||
| Максимальная температура дымовых газов | °C | 120 | ||
| Масса (нетто) | кг | 26,5 | 27,5 | 31 |
| Общие сведения | ||||
| Родина бренда | Япония | |||
| Страна сборки | Южная Корея | |||
| Гарантия | мес. | 36 | ||
Комплект поставки, монтаж и обслуживание
Что в коробке и что докупить
- В коробке: котёл, проводной пульт управления (он же комнатный термостат), крепёжные винты, руководство по эксплуатации и паспорт.
- Коаксиальный дымоход Ø75/100 мм корейского типа в комплект не входит — труба и колено подбираются по месту установки. Традиционный дымоход не нужен: камера сгорания закрытая, дымоудаление принудительное.
- Рекомендация производителя — стабилизатор напряжения 220–600 ВА: защищает электронный блок от скачков в сети.
- Водоподготовка: на отопление — фильтр грубой очистки от 300 мкм строго на горизонтальном участке; на ГВС — 100 мкм и 5 мкм плюс магнитный преобразователь или полифосфатный дозатор от накипи.
- Газовый фильтр перед котлом обязателен при питании от газгольдера и желателен на магистральном газе.
- Расширительный бак (5 л у BR-K12 и BR-K16, 8,5 л у BR-K24) и насос с напором 7 м уже стоят в котле — отдельная обвязка не нужна.
Требования к помещению и подключению
- Отдельная котельная не нужна: подойдёт хорошо проветриваемое помещение с форточкой, высотой от 2,5 м и объёмом от 15 м³, где температура не опускается ниже 7 °C.
- Электропитание — 198–242 В, отдельная линия от щита со своим автоматом. Включать котёл в одну розетку с другими приборами нельзя, заземление обязательно.
- Над котлом и под ним оставьте место для монтажа инженерных сетей и последующего обслуживания.
- Жёсткость воды — не более 7 мг-экв/л: накипь в теплообменнике из-за жёсткой воды не является гарантийным случаем.
- Теплоноситель — только вода. Антифриз в котловом контуре лишает гарантии; подпитка жёсткой водой запрещена.
- Зимой не обесточивайте котёл — работает защита от замерзания. При долгих отключениях света нужен ИБП или генератор, иначе воду из системы сливают.
Гарантия и обслуживание
- Гарантия — 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня продажи.
- Первый пуск выполняет организация с допуском на газовые работы, с отметкой в гарантийном талоне: без неё гарантия не действует.
- Техническое обслуживание — не реже 1 раза в 12 месяцев, удобнее в начале или конце отопительного сезона.
- Отметки о ТО начиная с 13-го и 25-го месяца подтверждают гарантию на 2-й и 3-й год эксплуатации.
- В регламент ТО входят чистка горелки и электродов розжига, проверка давления в расширительном баке, промывка теплообменников, проверка дымохода и герметичности газовых соединений.
- Установленный срок службы котла — 10 лет с даты ввода в эксплуатацию.
Покупка, доставка и запуск
- Котёл в наличии на складе в Санкт-Петербурге: самовывоз или доставка по России транспортной компанией.
- Мы официальный дилер Rinnai — оригинальное оборудование, заводской гарантийный талон и гарантия производителя.
- В цену входит сам котёл. Дымоход, фильтры и стабилизатор подбираются по объекту — поможем собрать комплект целиком.
- Запчасти и расходники к котлам Rinnai держим на складе, ждать поставку под ремонт не придётся.
- Первый пуск выполняет организация с допуском на газовые работы — подскажем авторизованных монтажников и сервис в вашем регионе.
Частые вопросы о Rinnai BR-K
Какую мощность серии BR-K выбрать?
По площади: BR-K12 (11,6 кВт) — квартира или дом до ~110 м², BR-K16 (15,1 кВт) — до ~150 м², BR-K24 (23,3 кВт) — до ~230 м². По горячей воде разница резче: у BR-K12 и BR-K16 одинаковые 10 л/мин при Δt 25 °C, у BR-K24 — 14 л/мин. Если нужны две точки разбора одновременно, берут старшую модель независимо от площади.
Какой дымоход нужен котлам BR-K?
Коаксиальный дымоход корейского типа Ø75/100 мм. В комплект он не входит и подбирается отдельно под место установки. Традиционный дымоход и отдельный вентканал не требуются — камера сгорания закрытая, дымоудаление принудительное.
Будут ли котлы BR-K работать на газгольдере и в открытой системе?
Да. Серия работает на природном (LNG) и сжиженном (LPG) газе и переносит пониженное давление газа. Минимальное рабочее давление контура отопления — 0 бар, поэтому открытые системы старого загородного фонда допустимы. При питании от газгольдера обязательно ставят газовый фильтр.
Чем BR-K отличается от серий BR-S и BR-SE?
BR-K — компактная линейка на 12, 16 и 24 кВт для квартир и небольших домов, самая доступная по цене. Серии BR-S и BR-SE начинаются с 18 кВт и идут до 42 кВт, у них выше производительность ГВС и больше расширительный бак. Если площадь до 230 м², BR-K закрывает задачу дешевле.
Нужен ли отдельный комнатный термостат?
Нет. В комплекте идёт проводной пульт, который и работает комнатным термостатом: комнатная температура настраивается в диапазоне 5–40 °C, теплоноситель — 40–85 °C.
