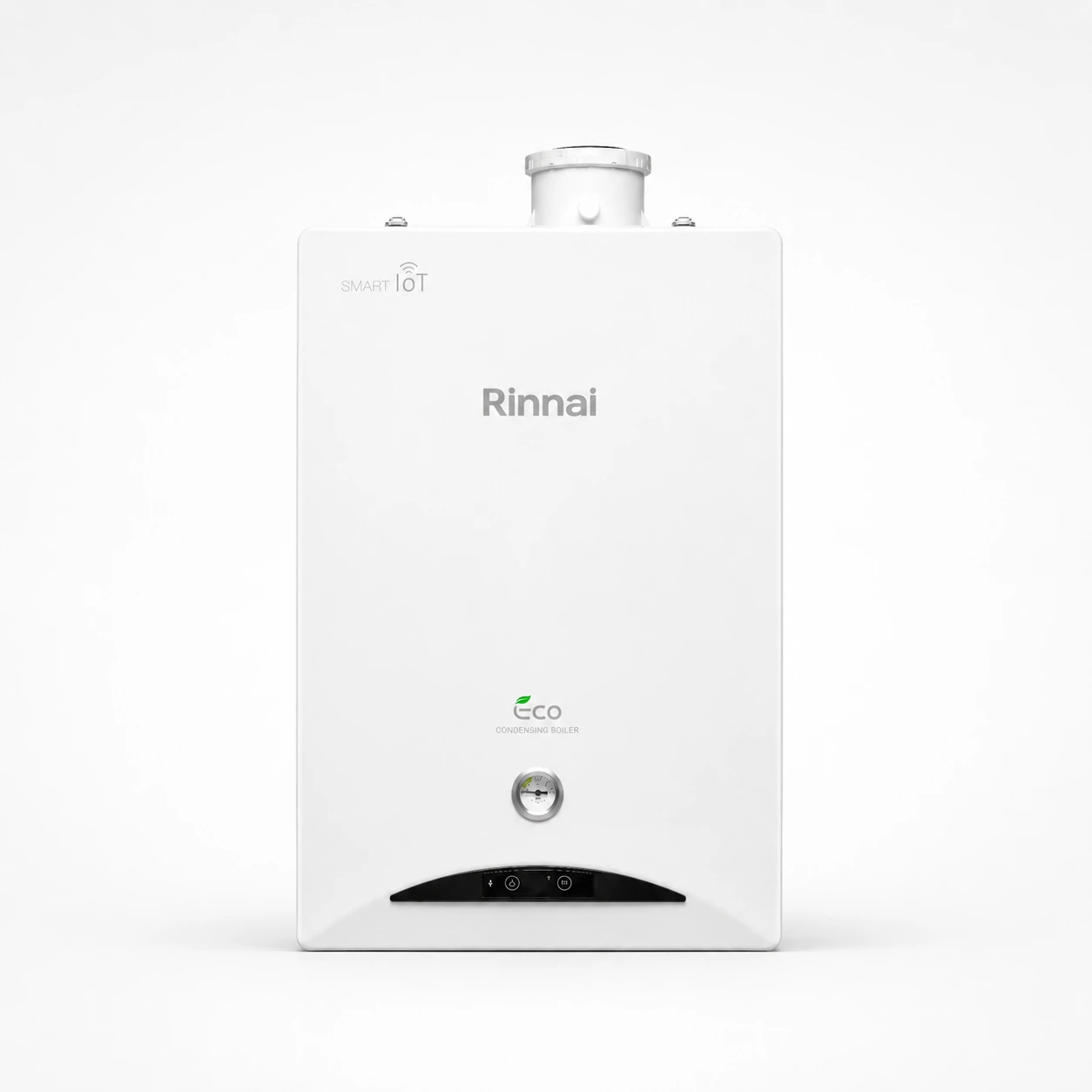

Газовый конденсационный котёл Rinnai BR-CE
НовинкаГазовый конденсационный котёл Rinnai BR-CE
Конденсационные газовые настенные котлы серии BR-CE «ЭКО-СЕРИЯ» используют скрытую теплоту конденсации, обеспечивают высокий КПД до 108,1% и низкие выбросы NOx.
Подходят для установки с коаксиальным или раздельным дымоходом.
- КПД до 108,1% — конденсационная технология
- Стабильная работа при 3–3,5 мбар — низкое давление газа
- Горелка из металлического волокна — модуляция 20–100%
- Теплообменники из нержавеющей стали — основной и конденсационный
- Коаксиальный 60/100 мм или раздельный 2×80 мм (корейский тип)
- Низкие выбросы NOx — экологичное горение
Производительность ГВС до 24,6 л/мин при Δt = 25 °C и до 15,4 л/мин при Δt = 40 °C — комфорт и точное поддержание температуры одновременно с отоплением

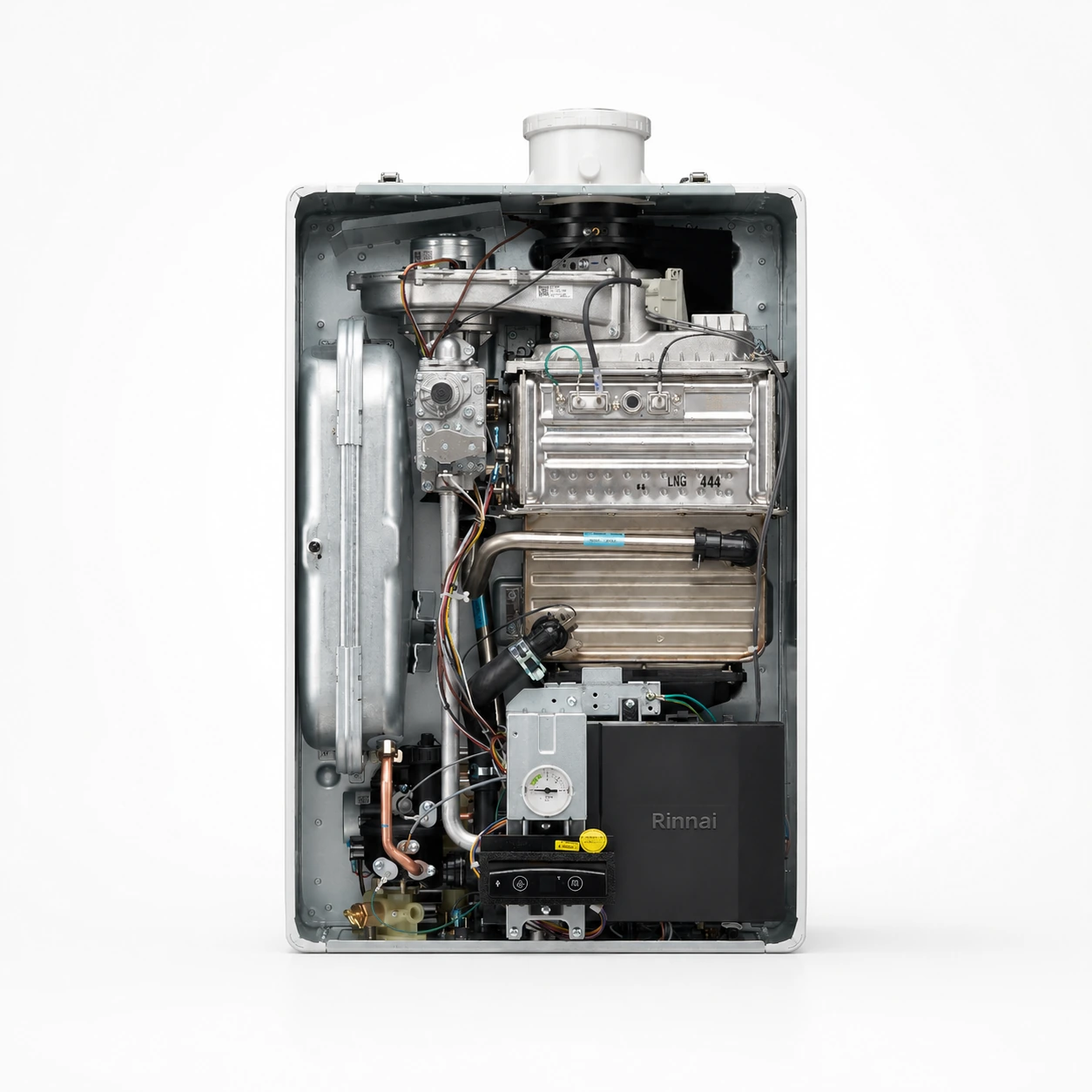

В BR-CE дымовые газы проходят через два теплообменника из нержавеющей стали — основной и конденсационный. Во втором водяные пары из продуктов сгорания охлаждаются ниже точки росы и конденсируются, отдавая скрытую теплоту парообразования обратно в контур отопления. За счёт этого КПД достигает 108,1 % по низшей теплоте сгорания, а температура дымовых газов падает примерно до 70 °C. Горелка из металлического волокна с предварительным смешением модулирует мощность в диапазоне 20–100 %, что снижает число тактов и расход газа. Котёл сохраняет горение при давлении магистрального газа от 0,45 мбар.
Линейка включает три модели: BR-CE30 (9,4–28,2 кВт), BR-CE36 (10,8–35,5 кВт) и BR-CE42 (10,8–41,3 кВт). Двухконтурное исполнение даёт ГВС до 24,6 л/мин при Δt = 25 °C. Конденсат слабокислый, поэтому котёл штатно оснащён сифоном с нейтрализатором (ресурс 8–10 лет): отводную трубу из ПВХ или ПП прокладывают с уклоном от 2,5° и внутри помещения, чтобы исключить замерзание. Конденсационная схема полнее раскрывается в низкотемпературных контурах — тёплых полах и радиаторах с пониженной температурой обратки.
- Основной и конденсационный теплообменники из высококачественной нержавеющей стали.
- Высокая эффективность передачи тепла и устойчивость к термическим нагрузкам.
- Встроенный циркуляционный насос с магнитной муфтой, напор до 7 м: отсутствие контакта двигателя с теплоносителем, сниженный уровень шума, защита от заклинивания, увеличенный ресурс работы.
- Мембранный расширительный бак объёмом 8 литров.
- Автоматический воздухоотводчик.
- Предохранительный клапан 3 атм.
- Приоритетный трёхходовой вентиль с электроприводом.
- Горелка из металлического волокна с предварительным смешением газовоздушной смеси.
- Плавная модуляция мощности 20–100%.
- Стабильная работа при низком давлении газа.
- Низкие выбросы NOx и высокий уровень полного сгорания топлива.
- Погружные датчики температуры обеспечивают более точное измерение по сравнению с накладными.
- Поддержка двух типов дымоходов: коаксиальный Ø60/100 мм и раздельный (корейский тип) 2×80 мм.
- Длина дымохода: до 30 м при коаксиальной системе, до 50 м при раздельной.
- Встроенный клапан предотвращает обратный поток дымовых газов.
- Датчик температуры дымовых газов защищает котёл при нарушении тяги.
- Постоянно действующая защита от замерзания.
- Защита от перегрева и избыточного давления.
- Компактный корпус: BR-CE30 — 660 × 440 × 285 мм; BR-CE36 / BR-CE42 — 660 × 440 × 335 мм.
- Удобный доступ к узлам обслуживания.
- Настенный монтаж.
- Закрытая камера сгорания.
- КПД до 108,1% благодаря использованию скрытой теплоты конденсации.
- Экономия газа по сравнению с традиционными котлами.
- Максимально эффективное использование энергии топлива.
- Устойчивая работа при низком давлении магистрального газа.
- Подходит для эксплуатации в регионах с нестабильным газоснабжением.
- Стабильное горение даже при пиковых нагрузках.
- Основной и конденсационный теплообменники из нержавеющей стали.
- Магнитная муфта насоса снижает механический износ.
- Минимальное количество циклов включения и выключения увеличивает ресурс оборудования.
- Низкие выбросы NOx.
- Высокая полнота сгорания газа.
- Сниженная температура дымовых газов — около 70 °C.
Высокая производительность ГВС:
- до 24,6 л/мин при Δt = 25 °C;
- до 15,4 л/мин при Δt = 40 °C;
- плавная регулировка мощности;
- точное поддержание температуры отопления и горячей воды.
- Работа при низких температурах окружающей среды.
- Защита от замерзания.
- Устойчивость к перепадам давления газа и нестабильной тяге.
- Пропорциональное электронное управление мощностью котла.
- Автоматическая адаптация мощности под текущую нагрузку.
- Плавная регулировка мощности горелки в диапазоне 20–100%.
- Настройка температуры теплоносителя: 35–80 °C.
- Настройка комнатной температуры: 5–40 °C.
- Регулировка температуры ГВС: 35–47 °C с шагом 1 °C; фиксированные режимы 50 / 55 / 60 °C.
- Контроль температуры дымовых газов.
- Защита от перегрева.
- Защита от избыточного давления.
- Автоматическая защита от замерзания.
- Контроль стабильности пламени и тяги.
- Автоматическая работа котла без постоянного вмешательства пользователя.
- Быстрый выход на заданную температуру.
- Стабильная работа отопления и ГВС одновременно.
| Параметр | Ед. изм. | BR-CE30 | BR-CE36 | BR-CE42 |
|---|---|---|---|---|
| Артикул | ||||
| Мощность и эффективность | ||||
| Мощность котла, макс./мин. | кВт | 28,2 / 9,4 | 35,5 / 10,8 | 41,3 / 10,8 |
| КПД | % | 108,1 | ||
| Автоматическая плавная регулировка мощности | % | 20–100 | ||
| Отопление | ||||
| Макс. давление в контуре отопления | кгс/см² | 3 | ||
| Напор циркуляционного насоса | м | 7 | ||
| Объем расширительного бака | л | 8 | ||
| Диапазон регулирования температуры теплоносителя | °C | 35–80 | ||
| Диапазон регулирования температуры комнаты | °C | 5–40 | ||
| Диаметр подключения системы отопления | мм | 20 (наружная резьба 3/4″) | ||
| ГВС | ||||
| Диапазон регулирования температуры ГВС | °C | 35–47 °C (поградусное), выше 50 °C (50 / 55 / 60 °C) | ||
| Минимальный расход ГВС | л/мин | 2,3 | ||
| Максимальное давление ГВС | кгс/см² | 7 | ||
| Производительность ГВС при Δt = 25 °C | л/мин | 16,3 | 24,6 | 24,6 |
| Производительность ГВС при Δt = 40 °C | л/мин | 10,2 | 15,4 | 15,4 |
| Диаметр подключения воды/ГВС | мм | 15 (наружная резьба 1/2″) | ||
| Газ и расход | ||||
| Тип газа | Природный NG или сжиженный LPG газ | |||
| Давление природного газа LNG на входе | мм вод.ст./мбар | 45–250 / 0,45–25,0 | ||
| Давление сжиженного LPG на входе | мм вод.ст./мбар | 250–300 / 25–30 | ||
| Расход магистрального газа при макс. мощности (отопление) | м³/ч | 2,84 | 3,61 | 4,20 |
| Расход магистрального газа при макс. мощности (ГВС) | м³/ч | 2,84 | 4,20 | 4,20 |
| Расход сжиженного газа при макс. мощности (отопление) | кг/ч | 2,30 | 2,93 | 3,41 |
| Расход сжиженного газа при макс. мощности (ГВС) | кг/ч | 2,30 | 3,41 | 3,41 |
| Дымоход | ||||
| Тип дымохода | Коаксиальный 60/100 мм или раздельный 2×80 мм | |||
| Максимальная длина дымохода | м | до 30 (коаксиальный), до 50 (раздельный) | ||
| Камера сгорания | закрытая | |||
| Электропитание | ||||
| Напряжение | В | 220±10% | ||
| Частота | Гц | 50 | ||
| Потребляемая мощность | Вт | 130 | 150 | 150 |
| Класс электробезопасности | I (с заземлением) | |||
| Безопасность и оснащение | ||||
| Встроенный циркуляционный насос с магнитной муфтой | ✓ | |||
| Автоматический воздухоотводчик | ✓ | |||
| Предохранительный клапан 3 атм | ✓ | |||
| Приоритетный трехходовой вентиль с электроприводом | ✓ | |||
| Датчики температуры — погружные | ✓ | |||
| Защита от замерзания | ✓ | |||
| Датчик температуры дымовых газов | ✓ | |||
| Полная защита от обратного потока дымовых газов | ✓ | |||
| Теплообменники | Нержавеющая сталь (основной + конденсационный) | |||
| Горелка | Металлическое волокно | |||
| Габариты и масса | ||||
| Размеры (В×Ш×Г) | мм | 660 × 440 × 285 | 660 × 440 × 335 | 660 × 440 × 335 |
| Масса | кг | 33 | 37 | 37 |
| Размеры пульта (В×Ш×Г) | мм | 120 × 120 × 15,9 | ||
| Общие сведения | ||||
| Родина бренда | Япония | |||
| Страна сборки | Южная Корея | |||
| Гарантия | мес. | 36 | ||
Комплект поставки, монтаж и обслуживание
Что в коробке и что докупить

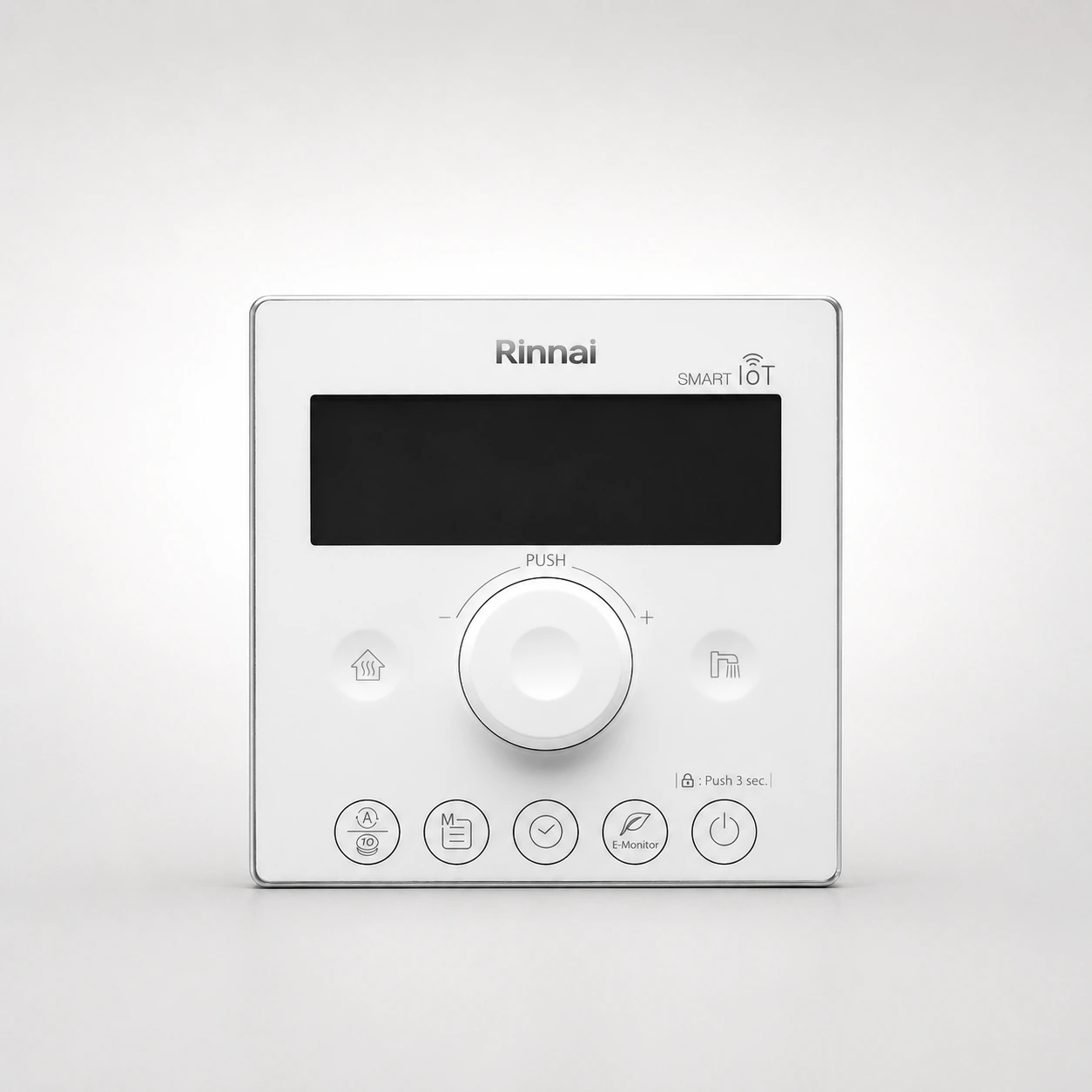

- В коробке: котёл, пульт дистанционного управления, крепёжные винты и инструкция по эксплуатации.
- Отвод конденсата обязателен. Сифон с кислотным нейтрализатором встроен: к его основанию подключают неметаллическую трубу (ПВХ, PVC-U, АБС, PVC-C или ПП) через штуцер под шланг Ø15 мм с уклоном не менее 2,5°.
- Трубу отвода конденсата прокладывают внутри помещения — на улице она замёрзнет и котёл встанет по защите. При пусконаладке сифон заполняют водой вручную, иначе в помещение пойдут дымовые газы.
- Дымоход в комплект не входит: коаксиальный Ø60/100 мм длиной до 30 м либо раздельный 2×80 мм корейского типа длиной до 50 м — на порядок больше, чем 2 м у обычных серий.
- Рекомендация производителя — стабилизатор напряжения 220–600 ВА: защищает электронный блок от скачков в сети.
- Водоподготовка: на отопление — фильтр грубой очистки от 300 мкм строго на горизонтальном участке; на ГВС — 100 мкм и 5 мкм плюс магнитный преобразователь или полифосфатный дозатор от накипи.
- Расширительный бак 8 л, насос с напором 7 м, приоритетный трёхходовой вентиль и предохранительный клапан 3 атм уже стоят в котле.
- Нейтрализатор в сифоне рассчитан на 8–10 лет, уровень pH конденсата проверяют при ежегодном обслуживании.
- Корпус глубже, чем у обычных серий: 285 мм у BR-CE30 и 335 мм у BR-CE36 и BR-CE42 — проверьте нишу заранее.
Требования к помещению и подключению
- Отдельная котельная не нужна: подойдёт хорошо проветриваемое помещение с форточкой, высотой от 2,5 м и объёмом от 15 м³, где температура не опускается ниже 7 °C.
- Электропитание — 198–242 В, отдельная линия от щита со своим автоматом. Включать котёл в одну розетку с другими приборами нельзя, заземление обязательно.
- Над котлом и под ним оставьте место для монтажа инженерных сетей и последующего обслуживания.
- Жёсткость воды — не более 7 мг-экв/л: накипь в теплообменнике из-за жёсткой воды не является гарантийным случаем.
- Теплоноситель — только вода. Антифриз в котловом контуре лишает гарантии; подпитка жёсткой водой запрещена.
- Зимой не обесточивайте котёл — работает защита от замерзания. При долгих отключениях света нужен ИБП или генератор, иначе воду из системы сливают.
Гарантия и обслуживание
- Гарантия — 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня продажи.
- Первый пуск выполняет организация с допуском на газовые работы, с отметкой в гарантийном талоне: без неё гарантия не действует.
- Техническое обслуживание — не реже 1 раза в 12 месяцев, удобнее в начале или конце отопительного сезона.
- Отметки о ТО начиная с 13-го и 25-го месяца подтверждают гарантию на 2-й и 3-й год эксплуатации.
- В регламент ТО входят чистка горелки и электродов розжига, проверка давления в расширительном баке, промывка теплообменников, проверка дымохода и герметичности газовых соединений.
- Установленный срок службы котла — 10 лет с даты ввода в эксплуатацию.
Покупка, доставка и запуск
- Котёл в наличии на складе в Санкт-Петербурге: самовывоз или доставка по России транспортной компанией.
- Мы официальный дилер Rinnai — оригинальное оборудование, заводской гарантийный талон и гарантия производителя.
- В цену входит сам котёл. Дымоход, фильтры и стабилизатор подбираются по объекту — поможем собрать комплект целиком.
- Запчасти и расходники к котлам Rinnai держим на складе, ждать поставку под ремонт не придётся.
- Первый пуск выполняет организация с допуском на газовые работы — подскажем авторизованных монтажников и сервис в вашем регионе.
Частые вопросы о Rinnai BR-CE
Как КПД может быть больше 100 %?
КПД конденсационных котлов считают по низшей теплоте сгорания топлива, которая не учитывает энергию, запасённую в водяном паре продуктов сгорания. Конденсационный теплообменник эту энергию возвращает в систему, поэтому формально получается 108,1 %. Физика не нарушается — просто база отсчёта другая.
Нужен ли слив в канализацию и что будет, если его не сделать?
Слив обязателен: котёл производит значительное количество конденсата. К встроенному сифону с нейтрализатором подключают неметаллическую трубу с уклоном не менее 2,5°, проложенную внутри помещения — на улице она замёрзнет, и котёл остановится по защите. При пусконаладке сифон заполняют водой вручную, иначе в помещение пойдут дымовые газы.
Какой дымоход можно использовать?
На выбор: коаксиальный Ø60/100 мм длиной до 30 м или раздельный 2×80 мм корейского типа длиной до 50 м. Это принципиально больше, чем 2 м у серий BR-S и BR-R, — трубу можно вывести практически из любой точки дома. В комплект дымоход не входит.
Какую мощность серии BR-CE выбрать?
По площади при типовом утеплении: BR-CE30 (28,2 кВт) — до ~280 м², BR-CE36 (35,5 кВт) — до ~350 м², BR-CE42 (41,3 кВт) — до ~410 м². По горячей воде разница резче: у BR-CE30 — 16,3 л/мин при Δt 25 °C, у BR-CE36 и BR-CE42 — по 24,6 л/мин, то есть за воду выше BR-CE36 доплачивать не нужно.
Есть ли смысл в конденсационном котле при обычных радиаторах?
Выгода будет заметно меньше. Конденсация идёт, только когда температура обратки ниже точки росы дымовых газов, поэтому серия раскрывается на тёплых полах и радиаторах с заниженной температурой. При расчётном режиме 80/60 °C котёл работает почти как обычный, и разницу в цене с BR-S или BR-R он не отобьёт.
