Инверторный стабилизатор Штиль ИнСтаб
Инверторный стабилизатор Штиль ИнСтаб
Инверторные стабилизаторы напряжения ШТИЛЬ — это устройства нового поколения, построенные на бестрансформаторной технологии двойного преобразования энергии.
Они обеспечивают идеально стабильное напряжение для чувствительной электроники независимо от состояния входной сети и предназначены для эксплуатации в условиях глубоких просадок, скачков и электрических помех.
Произведены в России, адаптированы к нестабильным сетям частных домов, коттеджей, офисов и инженерных систем.
- Мгновенное быстродействие — 0 мс. Напряжение стабилизируется без задержек при любых изменениях сети
- Широкий диапазон входного напряжения: 90–310 В. Стабильная работа там, где классические стабилизаторы отключаются
- Высокая точность стабилизации — ±2 %. Постоянное номинальное напряжение независимо от формы входного сигнала
- Идеальная синусоида на выходе. Полное устранение гармоник, помех и искажений
- Высокий КПД — до 97 %. Минимальные потери энергии при длительной работе под нагрузкой
- Бесперебойное питание нагрузки до 200 мс. Кратковременные провалы напряжения не передаются подключённому оборудованию
Гарантия 2 года, срок службы — не менее 10 лет
Модельный ряд
Штиль ИнСтаб серии IS — инверторный стабилизатор для питания электроники газового котла. Котлу нужно стабильное напряжение: при просадке или скачке плата управления, циркуляционный насос и розжиг работают со сбоями, а импульсные помехи в сети сокращают срок службы электроники. Стабилизатор держит выходное напряжение 220/230 В с точностью ±2 % при входном напряжении в диапазоне 90–310 В и частоте 43–57 Гц. Скорость срабатывания — 0 мс, форма выходного сигнала — синусоида, КПД до 97 %. Модели по мощности: IS350 — 350 ВА / 300 Вт, IS550 — 550 ВА / 400 Вт, IS1000 — 1000 ВА / 800 Вт.
Работает по схеме двойного преобразования: входное переменное напряжение преобразуется в постоянное, затем из него формируется новое переменное с заданными параметрами. Поэтому нагрузка изолирована от сети и получает питание независимо от формы и уровня входного сигнала — без реле, сервопривода и автотрансформатора, без щелчков и ступенчатого переключения. Встроены электронные защиты с автоматическим восстановлением: от короткого замыкания, перегрузки, перегрева, выхода входного напряжения за пределы 90–310 В, а также от импульсных помех. Настенный корпус, степень защиты IP20, розетка тип F на 16 А, охлаждение конвекционное. Срок службы — 10 лет, гарантия — 24 месяца.
- Высокоскоростной цифровой микропроцессор.
- Интеллектуальное управление всеми режимами.
- Корректор входного коэффициента мощности (PFC).
- Полностью электронная архитектура без механических элементов.
- До 1000 ВА — полностью конвекционное, бесшумное.
- От 1500 ВА — комбинированное (конвекция + вентилятор с адаптивной скоростью).
- Светодиодная индикация режимов.

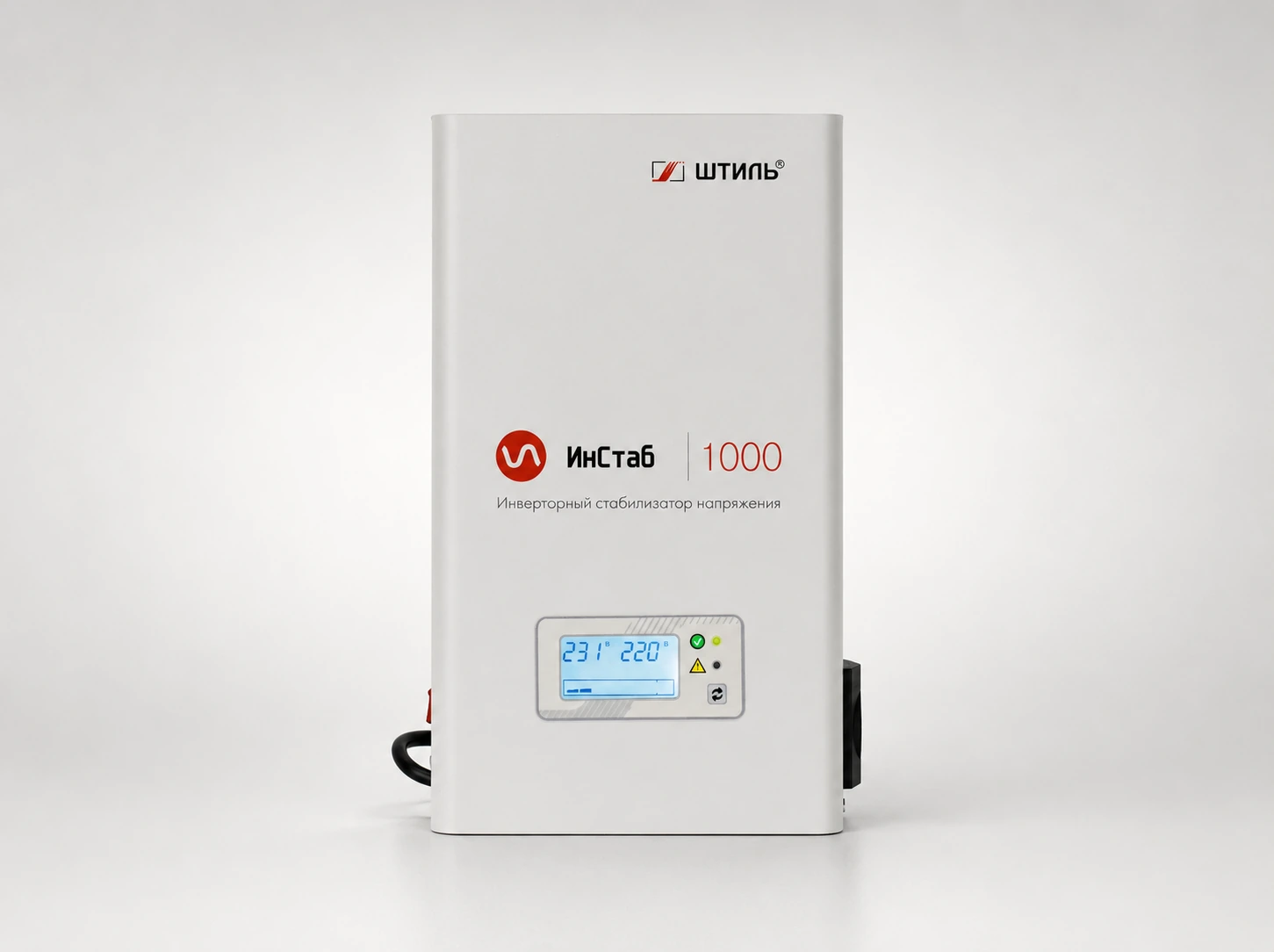

- ЖК-дисплей (от 1000 ВА): входное и выходное напряжение, уровень загрузки, потребляемая мощность, внутренняя температура, аварийные сообщения.
- Электронный автоматический байпас (от 800 ВА).
- Ручной байпас (от 5 кВА).
- Отсутствие задержек и скачков напряжения при любых изменениях сети.
- Чистая синусоида и точное напряжение продлевают срок службы электроники, насосов, плат управления и котлов.
- В конструкции нет реле, сервоприводов и автотрансформаторов — нечему изнашиваться и выходить из строя.
Защита от:
- перегрузки
- короткого замыкания
- перегрева
- аварийного напряжения
- импульсных и высокочастотных помех
- Отсутствие щелчков и вибраций — оптимально для жилых помещений.
- Электронные защиты с автоматическим восстановлением.
- Срок службы — не менее 10 лет.
- Гарантия — 2 года.
- Российское производство и контроль качества.
- Газовые и электрические котлы.
- Насосное оборудование и системы отопления.
- Холодильная техника.
- Аудио- и видеосистемы.
- Серверы и телекоммуникационное оборудование.
- Офисная и бытовая техника.
- Централизованная защита дома.
Инверторный стабилизатор формирует новое, идеально стабильное напряжение с мгновенной реакцией, полностью защищая технику от скачков и помех.
Релейный стабилизатор лишь ступенчато корректирует сеть с задержками и искажениями, что снижает ресурс и надёжность подключённого оборудования.
В инверторных стабилизаторах ШТИЛЬ используется двойное преобразование энергии:
- Входное переменное напряжение преобразуется в постоянное.
- Далее формируется новое переменное напряжение с заданными параметрами.
Нагрузка полностью изолирована от входной сети и получает питание с эталонными характеристиками.
Стабилизатор не корректирует сеть — он создаёт новое питание.
| Параметр | Ед. изм. | ИнСтаб IS350 | ИнСтаб IS550 | ИнСтаб IS1000 |
|---|---|---|---|---|
| Основные характеристики | ||||
| Тип стабилизатора | Инверторный | |||
| Технология | Двойное преобразование | |||
| Номинальная мощность | ВА / Вт | 350 / 300 | 550 / 400 | 1000 / 800 |
| Номинальное входное напряжение | В | 220 / 230 | ||
| Допустимый диапазон входного напряжения | В | 90 – 310 | ||
| Нижний порог отключения | В | 90 | ||
| Верхний порог отключения | В | 310 | ||
| Номинальная частота сети | Гц | 50 | ||
| Диапазон частоты сети | Гц | 43 – 57 | ||
| Коэффициент мощности | 0,99 | |||
| Выходные характеристики | ||||
| Номинальное выходное напряжение | В | 220 / 230 | 220 / 230 | 220 |
| Диапазон настройки выходного напряжения | В | — | — | 220 – 230 |
| Точность стабилизации | % | ±2 | ||
| Скорость срабатывания | мс | 0 | ||
| Максимальный выходной ток | А | 1,6 | 2,5 | 4,5 |
| КПД | % | до 97 | ||
| Коэффициент нелинейных искажений | % | 1,5 | ||
| Форма выходного сигнала | Чистая синусоида | |||
| Защита и безопасность | ||||
| Защита от повышенного напряжения | ✓ | |||
| Защита от пониженного напряжения | ✓ | |||
| Защита от короткого замыкания | ✓ | |||
| Защита от перегрузки | ✓ | |||
| Защита от перегрева | ✓ | |||
| Защита от импульсных помех | ✓ | |||
| Защита от высоковольтных выбросов | ✓ | |||
| Защита от сетевых помех | ✓ | |||
| Конструкция и подключение | ||||
| Тип подключения нагрузки | Розетка F, 16 А | |||
| Тип установки | Настенный | |||
| Тип охлаждения | Конвекционное | |||
| Степень защиты | IP20 | |||
| Индикация | LED | LED | ЖК-дисплей + LED | |
| Байпас | — | — | ✓ | |
| Электропитание | ||||
| Потребляемая мощность холостого хода | Вт | 25 | 25 | 30 |
| Максимальный входной ток | А | 2 | 2,6 | 5,2 |
| Габариты и масса | ||||
| Габаритные размеры (В×Ш×Г) | мм | 223 × 155 × 80 | 245 × 155 × 82 | 300 × 187 × 78 |
| Масса | кг | 2 | 2 | 3 |
| Эксплуатационные характеристики | ||||
| Рабочая температура | °C | от +5 до +40 | ||
| Температура хранения | °C | от −40 до +40 | ||
| Относительная влажность | % | до 80 | ||
| Срок службы | лет | 10 | ||
| Гарантия | мес. | 24 | ||
Комплект поставки, монтаж и обслуживание
Что в коробке и что докупить
- В коробке: стабилизатор, комплект крепежа на вертикальную поверхность (2 дюбеля и 2 самореза), шаблон для разметки, руководство по эксплуатации и гарантийный талон.
- Сетевой кабель с евровилкой уже установлен — нужна только розетка с заземляющим контактом рядом с местом монтажа.
- Нагрузка подключается в розетку типа F на 16 А на корпусе. Удлинители и переходники без заземления использовать нельзя.
- Стабилизатор не является источником бесперебойного питания: он держит нагрузку при провалах до 200 мс, но при полном отключении света котёл встанет. Для автономности нужен ИБП с аккумулятором.
- Мощность по моделям: IS350 — 300 Вт, IS550 — 400 Вт, IS1000 — 800 Вт. Котёл Rinnai потребляет 130–170 Вт, остальное — запас под насосы и автоматику.
- ЖК-дисплей и электронный байпас есть только у IS1000; у IS350 и IS550 — светодиодная индикация и фиксированное выходное напряжение.
Требования к месту и подключению
- Монтаж настенный, на ровную вертикальную поверхность — бетон или кирпич. Крепёжные элементы (выдавки) расположены на задней панели, шаблон разметки идёт в комплекте.
- Заземление обязательно. Заземляющий контакт выведен в евровилку сетевого кабеля; эксплуатация без подключённого заземления запрещена. Розетка должна иметь контакт заземления и легкодоступный аппарат отключения питания.
- Нельзя соединять нейтраль с заземлением ни в розетках стабилизатора, ни в сети после него, а также соединять нейтраль входа с нейтралью выхода. Это прямой запрет производителя — типовая ошибка при сборке щита.
- Рабочая температура — от +5 до +40 °C: в неотапливаемую котельную, гараж или на улицу стабилизатор ставить нельзя. Степень защиты IP20, влажность до 80 %.
- Охлаждение конвекционное, поэтому вокруг корпуса оставляют свободное пространство и не закрывают его коробами и шкафами без вентиляции.
- После перевозки или хранения на морозе устройство выдерживают в тёплом помещении до включения — иначе конденсат на плате.
Гарантия и обслуживание
- Гарантия — 24 месяца, срок службы — не менее 10 лет. Производство российское.
- Механики внутри нет: ни реле, ни сервопривода, ни автотрансформатора — изнашиваться нечему, регламентного обслуживания стабилизатор не требует.
- Все защиты — электронные с автоматическим восстановлением: от короткого замыкания, длительной перегрузки, перегрева, выхода сети за пределы 90–310 В и импульсных помех. После устранения причины прибор включается сам.
- Ремонт выполняет только персонал, допущенный заводом-изготовителем. Любые работы по установке и переносу — при полностью отключённом от сети устройстве.
- Гарантийный талон и руководство хранят весь гарантийный срок: дубликаты завод не выдаёт.
- Проверьте комплектность и работоспособность при покупке — это требование производителя.
Покупка, доставка и запуск
- Стабилизатор в наличии на складе в Санкт-Петербурге: самовывоз или доставка по России транспортной компанией.
- Подберём модель под конкретный котёл: считаем не только мощность котла, но и всё, что висит за стабилизатором — насосы, автоматику, термостат.
- Стабилизатор можно взять вместе с котлом одним комплектом — посчитаем и оборудование, и обвязку.
- Rinnai рекомендует ставить стабилизатор на все свои котлы: скачки напряжения выводят из строя плату управления, а это не гарантийный случай.
- Подскажем, что стабилизатор не заменяет ИБП: если в посёлке часто пропадает свет, нужен ещё и источник бесперебойного питания.
Частые вопросы о Штиль ИнСтаб
Зачем газовому котлу стабилизатор?
Скачок или просадка напряжения выводит из строя плату управления котла, а это не гарантийный случай, и ремонт стоит заметно дороже стабилизатора. Rinnai прямо рекомендует ставить стабилизатор на 220–600 ВА на все свои котлы.
Чем инверторный стабилизатор лучше релейного?
Релейный ступенчато подрезает существующее напряжение с задержкой и щелчками, инверторный строит новое напряжение с нуля через двойное преобразование. Отсюда реакция 0 мс вместо десятков миллисекунд, точность ±2 % вместо 5–10 %, чистая синусоида и полная тишина. Плюс нет реле и сервопривода, которым свойственно изнашиваться.
Где можно устанавливать стабилизатор?
На ровную вертикальную поверхность из бетона или кирпича, в отапливаемом помещении: рабочая температура от +5 до +40 °C, степень защиты IP20. Неотапливаемая котельная, гараж или улица не подходят. Заземление обязательно, а соединять нейтраль с заземлением после стабилизатора запрещено производителем.
Какую модель выбрать?
IS350 (300 Вт) — если за стабилизатором только котёл: тот берёт 130–170 Вт, запас почти двукратный. IS550 (400 Вт) — котёл плюс внешний насос, автоматика или GSM-модуль. IS1000 (800 Вт) — вся котельная целиком, плюс ЖК-дисплей и электронный байпас.
Заменяет ли стабилизатор источник бесперебойного питания?
Нет. Стабилизатор выравнивает напряжение, но собственного запаса энергии у него нет: провал до 200 мс он переживёт, а при полном отключении света котёл остановится. Если электричество регулярно пропадает, нужен отдельный ИБП с аккумулятором — одно другое не заменяет.
